船舶电器设备全解析：从船用配电板到岸电箱的选型与制造要点

船舶是一个在有限空间内自成体系运行的"海上工厂"，而船舶电器设备正是维持这座工厂运转的神经与血管。与陆上建筑或工业厂房中的电气系统相比，船舶电气设备面对的工况要苛刻得多：高盐雾、高湿度、持续振动、倾斜摇摆、油雾污染，以及容量有限却波动剧烈的船舶电网。也正因如此，船用配电板、船用控制台、船用配电箱、船用变压器、船用岸电箱、船用照明设备等产品，从设计到制造的每一个环节，都与普通低压成套开关设备有着显著差异。

船舶电器设备为什么不能用陆用设备替代

很多人第一次接触船舶电气配套时会有一个疑问：同样是配电柜，为什么不直接把陆上的低压柜搬到船上用？答案藏在船舶的特殊环境中。

• 环境腐蚀性强：海上空气含盐量高，甲板与机舱区域长期处于盐雾、湿热交替状态，普通冷轧钢板喷涂件几个月就可能出现锈蚀，紧固件、母排、接线端子都会加速氧化。
• 机械应力持续存在：船舶在航行中持续振动，主机舱的振动量级更高；同时船体还会发生横倾、纵倾和摇摆，设备必须保证在这些姿态下不误动作、不松脱。
• 电网特性不同：船舶电网容量小、阻抗大，大功率负载（如绞车、空压机、侧推）启动时电压跌落明显，频率也会波动，因此船用电器设备需要具备更宽的电压频率耐受范围和更强的短路承受能力。
• 空间与维护条件受限：机舱通道狭窄，设备往往需要靠壁、落地或嵌入式安装，检修空间小，这就要求结构设计紧凑、元器件可快速更换。
• 认证要求严格：船用电气设备通常需要满足 IEC 60092 系列标准以及 CCS、ABS、DNV、LR、BV、NK 等船级社的规范要求，很多产品还需要取得型式认可证书。

一艘船上究竟有哪些船舶电器设备

按功能划分，全船电气系统大致可以拆成以下几个板块，对应着不同的船舶电气成套设备：

• 电源与配电系统：主配电板、应急配电板、区配电板、充放电板、船用配电箱、岸电箱。
• 电力变换与拖动系统：船用变压器、变频器柜、电动机起动器、软起动装置。
• 控制与监测系统：船用控制台、集控台、机舱监测报警系统、主机遥控装置、阀门控制箱。
• 照明与信号系统：船用照明设备、应急照明、航行灯、信号灯、探照灯、防爆灯具。
• 电缆与敷设附件：船用电缆、电缆托架、穿舱件、接地装置。

这些设备并非孤立存在，而是通过船舶电气成套设备的方式整合成有机整体。一套设计合理的成套系统，能够在发电机并车、负载突加突卸、故障切换等工况下保持全船供电的连续性。

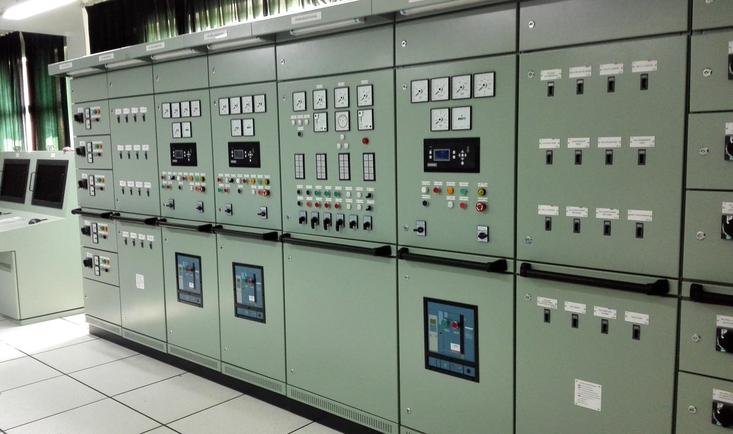

船用配电板：全船电力的总枢纽

船用配电板是船舶电力系统的核心，通常由发电机控制屏、并车屏、负载屏和汇流排组成。发电机控制屏负责每台发电机的启动、保护与测量；并车屏完成多台机组的同步并网与功率分配；负载屏则把电能分配到各个用电区域。

在制造层面，船用配电板有几个关键点值得关注：

• 框架与壳体：多采用冷轧钢板折弯焊接或型材组装，重要部位使用不锈钢或铝合金；表面经过喷砂、底漆、中间漆、面漆多道处理，盐雾试验时间通常要求达到数百小时。
• 汇流排：主汇流排一般选用高导电率铜排，搭接面镀锡或镀银处理，螺栓连接需按规定的力矩紧固，并设置防松措施。
• 断路器与保护：框架断路器、塑壳断路器需具备船用认证，整定值与选择性配合要在图纸阶段完成校验，避免越级跳闸导致全船失电。
• 防护与散热：机舱内配电板通常要求 IP22 以上，甲板或露天区域可能要求 IP44 甚至更高，同时需兼顾内部温升，必要时配置风扇或空调冷却。
• 运输与拼接：大型主配电板往往分屏制造、分屏运输，到船厂后再拼接。因此屏间母排对接精度、二次线编号一致性，直接决定现场安装效率。

船用控制台与船用配电箱：操作与分配的两端

船用控制台主要布置在驾驶室、集控室等位置，是船员与船舶系统交互的界面。它通常集成主机遥控、舵机控制、报警显示、仪表指示、通信设备等功能模块，设计上更强调人机工程：操作面板高度、按钮布局、显示屏视角、夜间背光亮度，都会影响船员的判断效率和疲劳程度。

船用配电箱则更贴近末端负载，包括照明分电箱、动力分电箱、厨房设备配电箱、甲板机械控制箱等。它们的特点是数量多、分布广、单柜容量小，但对可靠性要求同样不低。常见做法是采用模数化结构，配以小型断路器、接触器、热继电器，箱体做成壁挂式或嵌入式，门板加装密封条与快速锁扣，方便在狭窄通道内检修。

船用变压器：电压转换与电气隔离的关键环节

船舶上常见的电压等级包括 440V、400V、690V、230V、220V、110V 等，不同设备对电压的需求不同，船用变压器就承担了降压、隔离和阻抗匹配的任务。典型应用包括：

• 主配电板到照明与生活用电系统的降压变压器；
• 为控制系统、导航设备供电的隔离变压器；
• 电力推进与变频驱动系统配套的专用变压器；
• 靠港时岸电与船舶电网之间的匹配变压器。

船用变压器多采用干式结构，绕组经真空浇注或浸漆处理，绝缘等级一般不低于 F 级，部分高要求场合采用 H 级。设计时需要重点核算温升、短路阻抗、谐波损耗以及防潮性能，尤其要考虑到机舱环境温度可能长期在 45℃ 以上。

船用岸电箱：绿色港口时代的标配接口

船舶靠港期间使用燃油发电，是港口区域排放的重要来源。岸电系统（也称冷烫船、替代岸电）让船舶在停泊时直接接入港口电网，关闭辅机，从而大幅降低排放与噪音。船用岸电箱就是这个系统的船端入口。

一套完整的船用岸电箱通常需要具备以下功能：

• 相序与电压频率检测：在合闸前确认岸电与船舶电网参数匹配，避免反相或超限合闸。
• 联锁与安全保护：与船舶发电机、配电板之间设置电气与机械联锁，防止非同期并列。
• 计量与监测：记录用电量、功率、电压电流曲线，便于结算与能效管理。
• 电缆连接管理：配备快接插座、电缆卷筒或电缆管理系统，高压岸电还需考虑 6.6kV、11kV 等级的绝缘与安全距离。

目前岸电接口主要参考 IEC/IEEE 80005 系列标准，低压岸电以 400V/440V、50Hz/60Hz 为主，高压岸电则面向大型集装箱船、邮轮等。对于船舶电器设备制造企业而言，岸电箱既是传统配电技术的延伸，也是切入绿色航运市场的入口。

船用照明设备：看似普通，实则讲究

照明是船上最贴近日常生活的电气设备，但船用照明设备的要求远高于家用灯具。机舱、泵舱、油漆间等区域需要防爆灯具；露天甲板、桅杆、舷侧需要 IP56 以上的防水防尘灯具；通道与逃生路线需要带蓄电池的应急照明；此外还有航行灯、信号灯、探照灯、作业照明等专用灯具。

近年来 LED 光源在船舶上普及很快，原因不只是省电，更在于寿命长、抗振性能好、便于做成宽电压输入（如 AC 90V–265V），能适应船舶电网的波动。灯具外壳通常采用压铸铝加环氧涂层或不锈钢，透光罩选用耐紫外线的聚碳酸酯或钢化玻璃。

船舶电气成套设备的设计与制造要点

把上述单品组合成一套可靠的船舶电气成套设备，需要在以下几个环节下功夫：

• 规范先行：设计依据需覆盖 IEC 60092 系列、船级社入级规范以及船东技术规格书，明确电压等级、短路容量、防护等级、环境温度等边界条件。
• 元器件选型：优先选用具有船用型式认可证书的产品，关注其抗振、抗盐雾、抗湿热指标，避免"陆用件上船"。
• 结构防腐：壳体前处理采用喷砂或磷化，涂层体系按盐雾等级设计；紧固件、铰链、锁具尽量使用不锈钢材质。
• 母排与接线工艺：铜排折弯半径、搭接面平整度、螺栓力矩、相间绝缘隔板都要按图施工；二次接线采用线号管与冷压端子，做到标识清晰、走向规整。
• 电气间隙与爬电距离：在湿热、污秽环境下，间隙余量要比陆用设备更保守，必要时增加绝缘隔板与加热除湿装置。
• 出厂试验：包括绝缘电阻测试、耐压试验、保护功能试验、联锁试验、温升试验以及外观与铭牌核对，试验数据随产品交付。
• 随机文件：合格证、船级社证书、原理图、接线图、外形图、试验报告、使用说明书，缺一不可，直接影响交船验收。

选型与采购中容易被忽略的细节

在实际项目中，不少问题并非出在技术难度上，而是出在参数沟通不充分。以下几个细节建议在询价阶段就明确：

• 额定电压与频率到底是 440V/60Hz 还是 400V/50Hz，是否要求双频兼容；
• 系统短路容量与断路器分断能力是否匹配；
• 安装位置是机舱、集控室还是露天甲板，对应防护等级与防腐等级；
• 环境温度上限、是否要求倾斜摇摆工况下的动作可靠性；
• 是否需要船级社证书，具体是哪一家，是否要求产品检验；
• 母线是否需要预留扩展余量，进出线方向与电缆规格是否已确认；
• 备品备件的范围与供货周期，易损件是否随机附带。

行业趋势：智能化、电力推进与绿色港口

船舶电器设备制造行业正在经历几方面明显变化。

其一是智能化。传统配电板只承担通断与保护功能，如今越来越多项目要求集成电能管理、绝缘监测、温度监测、远程通信接口，把配电设备纳入全船信息网络，实现状态可视化与预警。

其二是电力推进与综合电力系统。越来越多的工程船、客滚船、海工船采用电力推进，船上出现变频器柜、直流组网、储能电池等新设备，对配电板的谐波抑制、保护配合提出了新要求。

其三是绿色化。岸电箱、混合动力系统、能量管理系统成为标配选项，港口对靠港排放的要求越来越严格，船东在新建和改装时都会优先考虑这些配置。

其四是定制化程度提高。不同船型、不同航线、不同船东的使用习惯差异很大，标准化产品往往需要经过二次设计才能满足要求，这对制造企业的图纸深化能力和交付响应速度提出了更高要求。

关于船舶电器设备制造的区域产业基础

国内船舶电器设备制造企业分布在沿海沿江多个城市，其中桂林地区的船用电器产业起步较早，形成了一定的配套基础，产品覆盖船用配电板、船用控制台、船用配电箱、船用变压器、船用岸电箱和船用照明设备等门类。以泰月船舶电器为代表的一批企业，长期服务于内河船舶、近海工程船和远洋船舶的电气配套需求，在非标定制、图纸深化与现场调试方面积累了实践经验。

对于船东和船厂来说，选择制造企业时除了看价格，更应关注三点：是否具备完整的船级社认证与试验能力；是否有同类船型的实际交付案例；是否能在交船后提供及时的技术支持与备件供应。船舶的生命周期往往长达二三十年，电气设备的可维护性比初次采购价格更重要。

日常维护与常见故障排查

船舶电器设备在服役期间的故障，多数与环境和管理相关，常见的有以下几类：

• 绝缘电阻下降：多由受潮、凝露、电缆端部污染引起，需检查加热器、除湿装置是否正常工作。
• 接触器与断路器触点烧蚀：频繁启停或负载电流偏大导致，应及时更换触点或调整整定值。
• 母排与端子过热：连接螺栓松动或接触面氧化，红外测温是有效的巡检手段。
• 仪表指示异常：电流互感器二次回路接触不良或仪表本身老化，需按周期校验。
• 岸电接入失败：常见于相序错误、电压频率超限或联锁未复位，应按检测流程逐项排查。

建议船舶管理方建立电气设备的巡检台账，记录绝缘电阻、温升、动作次数等数据，通过趋势变化提前发现隐患，而不是等到跳闸停机再处理。

结语

船舶电器设备看似是传统制造业中的一个细分领域，但它同时连接着船舶安全、运营效率与绿色减排三条主线。从主配电板的母排工艺，到岸电箱的联锁逻辑，再到照明灯具的防腐设计，每一个细节都直接影响船舶在海上的可靠运行。对于制造企业而言，把标准吃透、把工艺做扎实、把服务做长久，才是这个行业真正的竞争壁垒；对于船东与船厂而言，理解这些设备背后的技术逻辑，才能选到真正适合自己船队的电气配套方案。
