船舶电器设备全解析：从船用配电板到岸电箱的成套制造与选型指南
船舶是一个漂在海上的独立"微型电网"，从主机启动、舵机转向，到舱室照明、导航通信、生活用电，所有功能都依赖一套稳定可靠的电气系统来支撑。而构成这套系统的核心载体，正是各类船舶电器设备。对于船东、设计院和船厂而言，选对一套船用电气设备，不仅关系到船舶能否顺利通过船级社验收，更直接决定了未来十几年航行周期内的用电安全与维护成本。
泰月船舶电器深耕船舶电器设备制造领域多年，依托桂林船用电器厂的制造基础，形成了覆盖船用配电板、船用控制台、船用配电箱、船用变压器、船用岸电箱、船用照明设备等产品的成套供应能力。本文结合船舶行业的实际工况与规范要求，系统梳理船舶电器设备的分类、技术要求、制造工艺与选型要点，供行业同仁参考。
一、船舶电器设备主要包含哪些品类
船舶电气成套设备并非单一产品，而是按功能划分为若干子系统，各子系统之间通过电缆和信号网络协同工作。常见品类大致可以分为以下几类：
- 配电类设备：船用主配电板、应急配电板、分配电箱（船用配电箱）、岸电箱、充放电板、蓄电池箱等，承担电能的接受、分配与保护。
- 控制类设备：船用控制台、集中控制柜、主机遥控台、泵浦启动器、机舱监测报警柜等，负责设备的启停控制与状态监视。
- 变压与变流设备：船用变压器、隔离变压器、变频器柜、整流装置、UPS 不间断电源等。
- 照明类设备：船用照明设备包括舱室照明灯具、荧光灯、LED 灯具、防爆灯、航行灯、信号灯、应急照明及照明分电箱。
- 配套附件：船用接线盒、插座箱、开关、按钮盒、电缆密封件、接地装置等。
这些设备通常由具备资质的船舶电器设备制造企业统一设计、成套供货，以保证接口标准、保护配合和联调逻辑的一致性。
二、船用环境对电器设备的特殊要求
船用电气设备与陆用产品最大的区别，在于使用环境极为苛刻。设计时必须同时考虑以下因素：
- 盐雾与潮湿：海上空气含盐量高，金属件易腐蚀，绝缘材料易吸潮导致绝缘电阻下降。设备需通过防潮、防盐雾、防霉菌的"三防"处理。
- 振动与冲击：主机、螺旋桨和波浪造成的持续振动，会加速接线端子松动和元件疲劳，因此柜体结构需具备足够刚度，元器件需可靠固定。
- 倾斜与摇摆：规范通常要求设备在横倾 22.5°、纵倾 10°的条件下仍能正常工作，应急工况下要求更高。
- 高温与油雾：机舱环境温度可达 45℃~55℃，且伴随油雾、粉尘，对散热与防护等级提出双重要求。
- 电磁兼容：船上通信导航设备密集，船用电气设备需控制传导发射与辐射发射，避免干扰雷达、VHF 和 GPS。
因此，船用配电箱的柜体通常采用优质冷轧钢板或不锈钢折弯焊接，表面经喷砂、磷化后静电喷塑；母排多选用镀锡铜排，既降低接触电阻，又提升耐腐蚀能力。防护等级则根据安装位置确定，机舱内一般为 IP22~IP44，露天甲板和危险区域需达到 IP56 甚至更高。
三、设计制造需遵循的标准与船级社认证
船舶电器设备属于强规范产品，从设计图纸到出厂试验，全流程都要接受标准约束。常用的技术依据包括：
- IEC 60092 系列：涵盖船舶电气系统设计、系统保护、开关设备与控制设备、电缆、照明、安装等各环节。
- IEC 61439：低压成套开关设备和控制设备的通用要求，船用产品在其基础上叠加船用条件。
- GB/T 7358、CB/T 系列标准：国内船用低压成套开关设备及配套产品的行业规范。
- 船级社规范：中国船级社（CCS）以及 ABS、DNV、LR、BV、NK、KR 等国际船级社的入级规范，对短路耐受、温升、绝缘、报警功能均有明确条款。
一套船用主配电板在交付前，通常需要完成绝缘电阻测试、工频耐压试验、保护动作特性验证、温升试验、短路耐受强度验证以及功能联调试验，并由验船师现场见证。选择具备船级社认可资质的桂林船用电器厂类企业合作，可以直接减少后期报检环节的沟通成本。

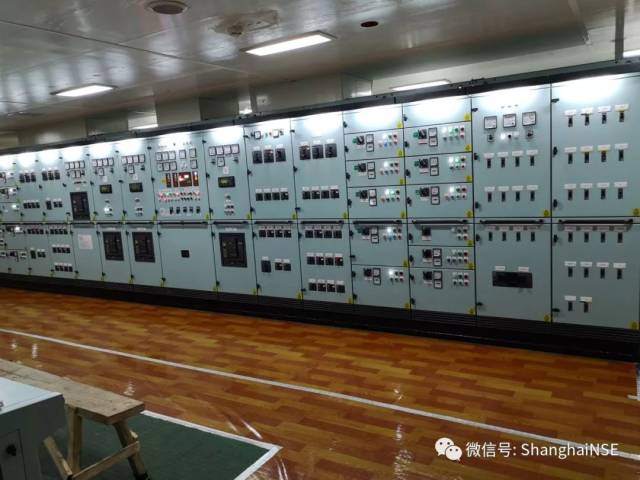

四、船用配电板：船舶电力系统的心脏
船用配电板承担着从发电机或岸电接入、汇流、分配，到保护、计量、监测的全部功能，是船舶电气设备中最核心、技术含量最高的部分。其设计与制造要点主要集中在以下几个方面：
- 母线与短路校验：根据发电机容量和系统短路电流计算，选配合适的母排截面与断路器分断能力，确保在最大短路工况下不失控。
- 保护配合：过载、短路、逆功率、欠压、过压、频率异常等保护需分级配合，避免越级跳闸导致全船失电。
- 绝缘监测：船舶多采用 IT 中性点不接地系统，需配置绝缘监测装置，实时显示各支路绝缘电阻并发出报警。
- 并车与负载分配：多台发电机组需具备手动/自动并车、有功与无功负载均衡能力，这部分逻辑通常在控制台或功率管理系统（PMS）中实现。
- 应急切换：主配电板与应急配电板之间需设置可靠的联锁与自动切换，确保主电源失电时应急电源在规定时间内投入。
在结构工艺上，配电板普遍采用模块化抽屉或固定分隔形式，仪表、指示灯、按钮分区布置，面板标识清晰，便于船员在紧急情况下快速操作。
五、船用控制台与控制箱：让操作更直观
船用控制台一般安装于驾驶室或集控室，用于主机遥控、舵机操作、泵浦集中控制以及全船状态监视。设计时除满足电气性能外，还要充分考虑人机工程：倾角适宜的操作面板、合理的按键布局、醒目的报警光字牌、夜间不刺眼的背光亮度，都会直接影响值班人员的判断效率。
而分布于全船各处的船用配电箱、启动器和就地控制箱，则需要在小体积内解决散热、接线和维护空间问题。比较实用的做法是采用标准化箱体平台，通过更换面板和内部安装板，快速衍生出照明分电箱、动力分电箱、风机控制箱等多种规格，既缩短交期，也降低备件种类。
六、船用变压器与照明设备
船用变压器主要用于电压变换与电气隔离，例如将 440V 主电网降压至 220V 照明与生活用电网络，或为变频驱动装置提供隔离电源。船用产品多采用干式结构，按绝缘等级分为 B、F、H 级，需通过温升试验验证在额定负载下的绕组温升不超过限值，并具备防潮、防盐雾处理。
船用照明设备看似简单，实则在可靠性和节能性上要求不低。机舱照明需耐受高温油雾，露天甲板照明需达到 IP56 以上，危险区域必须使用防爆灯具；同时，应急照明需在失电后按规定时间持续供电。近年来 LED 光源在船舶上普及较快，配合灯具的宽电压输入设计，既降低了照明能耗，也减少了更换灯泡的维护工作量。
七、船用岸电箱与绿色港口趋势
船舶靠港期间使用辅机发电，是港口区域排放和噪音的主要来源之一。岸电系统通过在码头侧供电、船上通过船用岸电箱接入，实现靠港期间停机减排。岸电箱通常需要具备相序检测、电压与频率匹配、逆功率保护、联锁切换等功能，高压岸电还需配置专用连接器和安全联锁回路。
随着各地港口岸电设施加快铺开，岸电箱已从可选配置逐步变为新造船的标准要求之一。对于既有船舶的改造项目，如何在有限空间内完成岸电接入柜的加装与电缆敷设，是设计时常见的难点。
八、船舶电器设备选型的六个关键点
- 核对船级社与规范要求：明确入级船级社、船型、航区，确认产品需持有的证书类型。
- 确认电气参数：系统电压、频率（50Hz/60Hz）、短路容量、中性点接地方式。
- 匹配安装环境：安装位置决定防护等级、防腐等级和是否需要防爆认证。
- 预留扩展余量：分电箱回路与配电板备用开关数量应留出 10%~20% 余量。
- 关注可维护性：是否便于更换元件、是否有清晰的中文/英文标识、备件是否通用。
- 考察厂家成套能力：能否提供从设计、制造到调试、售后的一站式服务，直接影响项目进度。
九、制造流程与质量控制
规范的船舶电器设备制造流程一般包括：图纸设计与评审→钣金下料折弯→焊接与打磨→表面防腐处理→元器件入库检验→装配接线→绝缘与耐压试验→功能试验→船检见证→包装发运。每一道工序都应有记录可追溯，尤其是元器件品牌与型号，必须与认可图纸一致，避免因私自替换导致证书失效。
出厂前的功能试验是最后一道关口，通常需要模拟实际工况，验证报警、联锁、切换、保护动作是否准确。对于成套的船舶电气成套设备，建议在厂内完成模拟联调，把问题解决在陆地上，而不是等到试航阶段。
十、日常维护与常见故障
船舶电器设备投入使用后，定期的检查和维护能显著延长寿命。常见故障多集中在以下几处：
- 接线端子因振动松动，导致接触电阻增大、局部发热；
- 接触器触点氧化或磨损，造成吸合不可靠；
- 绝缘受潮导致绝缘电阻下降，引发误报警；
- 灰尘与油污堆积影响散热，加速元件老化。
建议每季度进行一次绝缘电阻测量、端子紧固检查和柜内清洁，并保留历史数据以便趋势分析。发现绝缘电阻持续下降时，应尽早排查电缆与设备受潮情况，而不是简单复位报警。
十一、行业趋势：绿色化、智能化、电动化
当前船舶电气领域正呈现几条清晰的演进方向：一是绿色低碳，岸电使用、能效管理、光伏辅助供电逐步普及；二是电气化推进，电池动力、混合动力和轴带发电系统对直流组网、能量管理系统提出新需求；三是智能化，远程监测、故障预警和数据上传让岸基人员可以提前发现设备异常；四是标准化与模块化，缩短交期、降低全生命周期成本。
对船舶电器设备制造企业而言，能否跟上这些变化，取决于是否具备持续的设计迭代能力和稳定的工艺基础。
十二、关于泰月船舶电器
泰月船舶电器依托桂林船用电器厂的制造经验，专注于船用配电板、船用控制台、船用配电箱、船用变压器、船用岸电箱及船用照明设备等产品的研发与生产，可为各类货船、工程船、渔船及特种船舶提供电气成套解决方案。从前期技术沟通、方案设计，到生产制造、出厂试验与售后支持，力求把每一台设备做扎实、做可靠。
如果您正在为新建船舶或改造项目寻找稳定的船舶电器设备供应渠道，欢迎通过官网 beautygm.com 进一步了解产品系列与工程案例。船舶电气系统容不得半点侥幸，选对合作伙伴，就是为整船的安全运行多加一道保障。
